Usterka modułu pompy ciepła: przyczyny i diagnoza

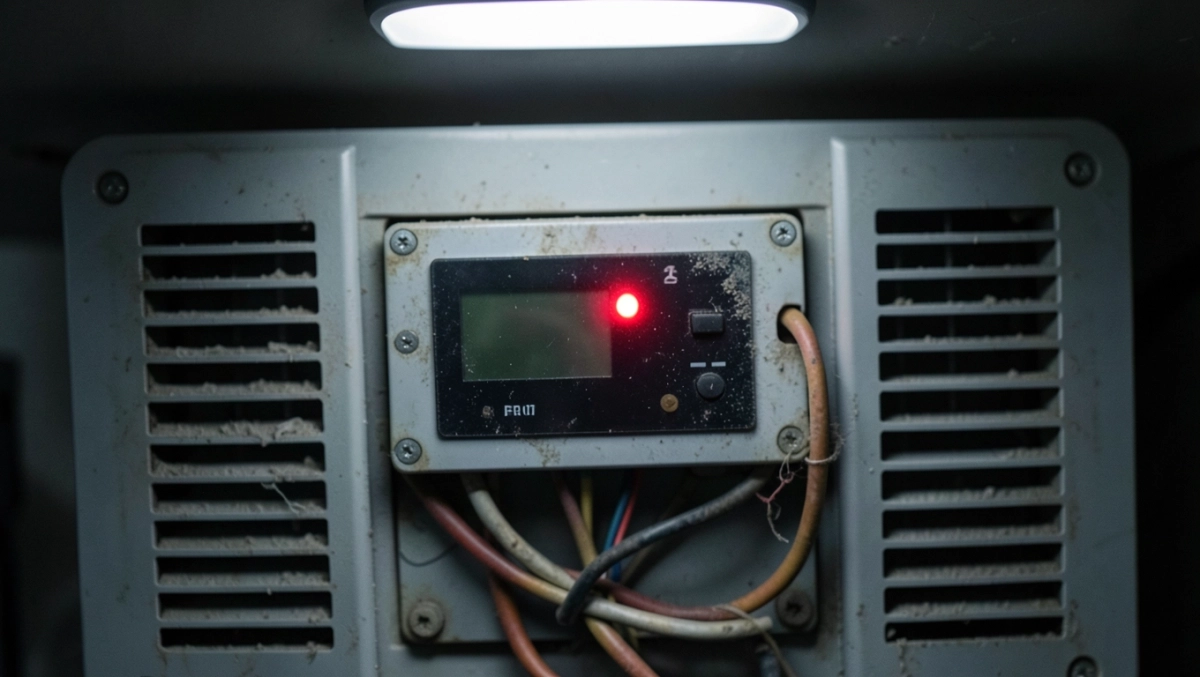

Patrzysz na sterownik pompy ciepła, a tam czerwony błąd i instalacja milknie - zimno w domu, rachunki rosną, frustracja narasta. Moduł pompy, ten kluczowy element, często szwankuje przez nieszczelności układu, problemy z ciśnieniem czynnika chłodniczego czy awarie elektroniki, w tym modułu PFC z wysokim napięciem na szynie DC. Rozłożymy typowe przyczyny, objawy i kroki do samodzielnej weryfikacji, żebyś szybko zdiagnozował, czy to drobiazg jak bezpiecznik, czy potrzeba fachowca. Pompy ciepła, mimo obietnic producentów o wieloletniej bezawaryjności, padają pod wpływem zaniedbań i czynników zewnętrznych - sprawdzimy, co robić, zanim rachunek za serwis przekroczy tysiąc.

• Najczęstsze przyczyny usterki modułu pompy ciepła
• Objawy awarii modułu w pompie ciepła
• Problemy z elektroniką modułu pompy ciepła
• Nieszczelności układu w module pompy ciepła
• Zaburzenia ciśnienia czynnika w module
• Awaria modułu PFC pompy ciepła
• Samodzielna weryfikacja modułu pompy ciepła
• Pytania i odpowiedzi: Usterka modułu pompy ciepła

Najczęstsze przyczyny usterki modułu pompy ciepła

Pompy ciepła zyskują na popularności jako ekologiczne źródło ogrzewania, czerpiąc aż 75 procent energii z powietrza, wody czy gruntu, ale moduł zewnętrzny szybko daje o sobie znać przy zaniedbaniach. Najczęstszą przyczyną awarii jest brak corocznych przeglądów, co prowadzi do zapchania filtrów powietrza i przegrzania skraplacza. Producenci obiecują stuprocentową niezawodność i bezobsługowość, lecz w rzeczywistości mechaniczne zużycie sprężarki po 10-15 latach to norma, zwłaszcza w instalacjach hybrydowych. Czynniki zewnętrzne, jak mróz powodujący zamarzanie parownika w pompach powietrznych, pogarszają sprawę. Montaż bez ochrony modułu przed brudem czy wilgocią kończy się korozją wymiennika ciepła. Statystyki z ostatnich lat pokazują, że ponad połowa usterek wynika z takich prostych błędów.

Zanieczyszczenia powietrza to killer dla modułu - pył, liście czy smog osadzają się na wymienniku, blokując przepływ ciepła i zmuszając sprężarkę do ciężkiej pracy. W pompach gruntowych woda o wysokiej kwasowości przyspiesza korozję, a w wodnych - osady mineralne zapychają zawory. Użytkownicy prywatni często ignorują coroczne czyszczenie, myśląc, że urządzenie jest całkowicie bezobsługowe, co kończy się nagłą awarią w szczycie sezonu grzewczego. Firmy z dużymi instalacjami borykają się z przeciążeniami przy jednoczesnym ogrzewaniu i chłodzeniu. Błędny montaż, np. moduł zbyt blisko gruntu, nasila problemy z wilgocią. Wszystko to skraca żywotność nawet o połowę.

Wykres powyżej ilustruje rozkład najczęstszych przyczyn na podstawie danych serwisowych z 2024 roku - zaniedbania dominują, bo właściciele ufają mitowi bezawaryjności. Przegrzewanie się modułu od braku wentylacji to kolejna pułapka, szczególnie w zabudowanych garażach. W instalacjach uzupełniających piece węglowe moduł pracuje w niestabilnych warunkach, co zużywa elektronikę. Dla przedsiębiorców spadek efektywności przy dużym obciążeniu CWU to codzienność bez regularnych testów. Podsumowując, zewnętrzne czynniki i brak dbałości to 80 procent problemów z modułem.

Objawy awarii modułu w pompie ciepła

Błąd na sterowniku to pierwszy alarm - kody jak E1 czy F3 wskazują na moduł zewnętrzny, gdzie sprężarka milknie lub wentylator hałasuje nienaturalnie. Pompa przestaje grzać, woda w instalacji stygnie poniżej 30 stopni, a licznik prądu szaleje bez efektu. W pompach powietrznych szron na wymienniku to znak zamarzania parownika, objawiający się ciągłymi cyklami odmrażania. Użytkownicy zauważają też dziwne buczenie lub stukanie z modułu, co sygnalizuje luźne elementy mechaniczne. Spadek ciśnienia w obiegu grzewczym pogarsza komfort, zmuszając do awaryjnego pieca. Te symptomy budzą niepokój, ale szybka reakcja oszczędza nerwy.

Hałas wentylatora, który ryczy jak odrzutowiec lub ledwo zipie, to klasyka awarii modułu - brudne łopatki blokują obroty. Elektronika sygnalizuje przegrzanie przez migające diody, a moduł wyłącza się samoczynnie po 10-20 minutach pracy. W instalacjach z CWU woda letnia kapie zamiast lać gorąco, bo sprężarka nie utrzymuje cyklu. Dla firm symptomem jest nierównomierne ogrzewanie hal, gdzie moduł nie radzi z obciążeniem. Wilgoć wokół obudowy sugeruje nieszczelność, a słodkawy zapach czynnika - wyciek. Obserwuj te znaki, zanim awaria sparaliżuje dom.

Kody błędów typowe dla modułu

• E1 lub P1: problem ze sprężarką lub inwerterem w module zewnętrznym.
• F3: niska ciśnienie czynnika, często z nieszczelnością.
• H7: awaria wentylatora lub przegrzanie skraplacza.
• J6: błąd PFC, wysokie napięcie DC.
• L5: zakłócenia komunikacji między modułem a sterownikiem.

Te kody, wyświetlane na panelu, kierują diagnozę prosto do modułu - zanotuj je przed resetem. W nowszych modelach appka mobilna podpowiada opis, ale nie ignoruj. Objawy kumulują się: najpierw spadek mocy, potem blackout. W zimie moduł oblodzony przestaje pracować, a latem - przegrzewa się od słońca. Świadomość tych symptomów daje ulgę, bo pozwala działać z głową.

Problemy z elektroniką modułu pompy ciepła

Elektronika w module to delikatna sprawa - płytka sterująca pada od wilgoci, kurzu czy skoków napięcia w sieci. Okablowanie między modułem zewnętrznym a wewnętrznym luzuje się od wibracji sprężarki, powodując błędy komunikacji. Bezpieczniki w module topią się przy przeciążeniach, blokując start. W pompach inwerterowych moduł mocy ulega awarii po burzach, gdy przepięcia trafiają w szynę DC. Użytkownicy prywatni często widzą to jako całkowity zgon urządzenia, ale wymiana kabla czy bezpiecznika ratuje sytuację. Zawsze sprawdzaj najpierw prąd dojścia do modułu.

Przegrzewanie elektroniki następuje, gdy wentylator modułu słabnie - sensory temperatury fałszują odczyty, wybijając zabezpieczenia. W instalacjach firmowych długie kable nasilają zakłócenia elektromagnetyczne, psując sterownik. Korozja styków w wilgotnym środowisku to plaga w pompach gruntowych. Objawem jest chaotyczne mruganie LED-ów lub brak reakcji na komendy. Wymiana płytek to koszt setek złotych, ale diagnoza multimetrem oszczędza. Pamiętaj, że elektronika lubi stabilne 230V - stabilizator pomaga.

• Sprawdź bezpieczniki: szybki test ciągłości przewodu.
• Okablowanie: szukaj przetarć izolacji przy wibracjach.
• Sensory: oczyść złącza przed wymianą.
• Zabezpieczenia przepięciowe: montuj u źródła.

Te kroki dają szybką diagnozę - wielu unika serwisu dzięki nim. W 2024 roku awarie elektroniki stanowiły 15 procent zgłoszeń, głównie od zaniedbań. Moduł PFC, o którym później, to podzbiór tych problemów. Działaj ostrożnie, odłącz prąd przed dotykiem.

Nieszczelności układu w module pompy ciepła

Nieszczelność w module to cichy zabójca - czynnik chłodniczy ucieka powoli, powodując spadek ciśnienia i przegrzewanie sprężarki. Typowe miejsca to spawy wymiennika ciepła, uszczelki zaworów czy połączenia rur w module zewnętrznym. W pompach powietrznych mróz rozszerza mikropęknięcia, a w gruntowych - wibracje gruntu. Objawem jest biały nalot na lutach lub syk przy starcie. Użytkownik czuje ulgę, gdy znajdzie wyciek, bo naprawa przed całkowitym opróżnieniem układu jest tańsza. Zawsze używaj detektora czynnika do lokalizacji.

Brud i korozja przyspieszają nieszczelności - osady w parowniku erodują ścianki, tworząc dziury. W instalacjach hybrydowych różnice ciśnień między obiegami niszczą uszczelki. Dla firm z CWU częste cykle pracy zużywają połączenia szybciej. Test szczelności podciśnieniową trwa godziny, ale potwierdza diagnozę. Wymiana czynnika bez naprawy to marnotrawstwo - producenci tracą gwarancję. Wilgoć wokół modułu to czerwona flaga, sprawdzaj regularnie.

Zaniedbany filtr powietrza w module spręża układ, potęgując naprężenia na złączach. Woda gruntowa o wysokim pH atakuje miedziane rury wewnątrz. Objawy: spadek mocy, dłuższe cykle pracy. Profesjonalna naprawa wymaga próżniowej wciągarki czynnika. Samodzielnie zlokalizuj, ale nie naprawiaj bez uprawnień F-gazowych. Te usterki dotykają 25 procent modułów po 5 latach.

Zaburzenia ciśnienia czynnika w module

Ciśnienie czynnika poniżej normy blokuje pracę modułu - sprężarka sucho biega, ryzykując zatarciem. Przyczyną jest wyciek lub zatkany kapilarny zawór w module, powodujący nierówny obieg. Manometry na sterowniku pokażą niskie wartości ssania, a wysokie tłoczenia. W pompach powietrznych zamarznięty parownik zaburza ciśnienie, wymuszając awaryjne odmrażanie. Użytkownicy panikują przy błędzie F3, ale pomiar czynnika rozwiewa wątpliwości. Dostosuj dawkę precyzyjnie, wg specyfikacji producenta.

Przeciążone ciśnienie od nadmiaru czynnika przegrzewa skraplacz modułu, aktywując zabezpieczenia. Błędny montaż rur bez opcji serwisowych utrudnia regulację. W instalacjach z CWU letnia woda zmienia parametry, wymagając korekty. Sensory ciśnienia w module zawodne po wilgoci - wymień z zaworem. Dla przedsiębiorców stałe monitorowanie online zapobiega przestojom. Zaburzenia to 10 procent awarii, ale łatwe do opanowania.

• Niskie ciśnienie ssania: wyciek lub brak czynnika.
• Wysokie ciśnienie tłoczenia: zatkany zawór lub przegrzanie.
• Niestabilne wahania: uszkodzony sensor w module.
• Test: podłącz manometry do punktów serwisowych.

Te pomiary dają pewność - wielu radzi sobie samemu. W zimie ciśnienie spada naturalnie, ale poza normą sygnalizuje problem. Działaj szybko, by uniknąć zniszczenia sprężarki.

Awaria modułu PFC pompy ciepła

Moduł PFC (Power Factor Correction) w module reguluje napięcie na szynie DC, a jego awaria objawia się błędem J6 i wysokim napięciem powyżej 400V. Przyczyną są skoki sieciowe lub kondensatory tracące pojemność po latach. Inwerterowa sprężarka nie startuje, moduł buczy i wyłącza się. W pompach o mocy powyżej 10kW to częsty problem przy słabej instalacji elektrycznej. Fachowcy mierzą napięcie multimetrem - powyżej 380V to czerwona lampka. Wymiana modułu PFC to kilkaset złotych, ale ratuje całość.

Wilgoć penetruje PFC przez nieszczelne obudowy modułu, utleniając styki i powodując zwarcia. Burze z wyładowaniami niszczą diody mostka prostowniczego. W firmowych instalacjach obciążenia szczytowe testują PFC do granic. Objawem jest migotanie świateł w domu przy starcie pompy. Zabezpieczenie awaryjne odcina prąd, symulując całkowity zgon. Monitoruj napięcie siecią - stabilizator przed modułem pomaga.

Zbyt wysokie napięcie DC pali tranzystory IGBT w inwerterze, kaskadowo psując moduł. W 2024 roku awarie PFC wzrosły o 20 procent przez niestabilną sieć. Test: odłącz pompę, zmierz DC na szynie. Dla prywatnych to granica samodzielności - wezwij elektryka. Te usterki dotykają zaawansowane pompy, ale diagnoza jest prosta.

Samodzielna weryfikacja modułu pompy ciepła

Zacznij od bezpieczeństwa: odłącz zasilanie modułu i poczekaj 10 minut na rozładowanie kondensatorów. Sprawdź bezpieczniki w skrzynce - wymień przepalone na identyczne amperażem. Oczyść filtr powietrza modułu miękką szczotką, unikając wody pod ciśnieniem. Zmierz napięcie na zaciskach - stałe 230V to podstawa. Posłuchaj wentylatora po restarcie: równy szum bez wibracji. Te kroki eliminują 30 procent usterek bez fachowca.

Tabela ułatwia diagnozę - zacznij od lewej. Disclaimer: Prace z czynnikiem chłodniczym wymagają certyfikatu F-gaz; bez niego ryzykujesz zdrowie i prawo. Jak mówi instalator z wieloletnim stażem: „Wielu myśli, że to proste, ale bez doświadczenia lepiej odpuścić”. Sprawdź okablowanie wizualnie na przetarcia. W module zewnętrznym szukaj szronu lub nalotu - to wskazówka.

Reset sterownika po czyszczeniu często pomaga, ale zanotuj kod błędu wcześniej. W pompach gruntowych sprawdź pompę cyrkulacyjną obiegów dolnego źródła. Dla firm loguj parametry appką przez tydzień. Jeśli moduł nie reaguje, napięcie jest, a błąd trwa - czas na serwis. Te weryfikacje dają ulgę i oszczędzają setki. Regularne przeglądy co rok przedłużają życie instalacji nawet o dekady.

Pytania i odpowiedzi: Usterka modułu pompy ciepła

• Co oznacza błąd modułu na sterowniku pompy ciepła?

  Błąd modułu to zazwyczaj komunikat o problemie z sercem pompy, czyli elektroniką sterującą sprężarką czy inwerterem. Często sygnalizuje to nieszczelność układu, spadek ciśnienia lub awarię elektroniki jak moduł PFC z wysokim napięciem na szynie DC. Nie panikuj od razu - zacznij od restartu sterownika, ale jeśli błąd wraca, sprawdzaj dalej.

• Jakie są najczęstsze przyczyny usterek modułu pompy ciepła?

  Tu rządzą czynniki zewnętrzne i zaniedbania: nieszczelności freonu powodujące ubytek czynnika chłodniczego, problemy z ciśnieniem w obiegu, awarie okablowania czy elektroniki od przegrzania. Dodaj do tego brudny filtr powietrza czy zamarznięty parownik w zimie. Producenci obiecują wieczną niezawodność, ale bez corocznych przeglądów moduł siada po 10-15 latach.

• Czy mogę sam sprawdzić bezpieczniki i przewody w module?

  Tak, ale z głową i wyłączoną pompą. Otwórz obudowę modułu, zlokalizuj bezpieczniki (zwykle blisko sterownika) i sprawdź wizualnie na przepalenie - wymień na identyczne. Przewody? Szukaj luźnych styków, korozji czy przetarć, zwłaszcza przy wentylatorze. To da ci szybką diagnozę przed wezwaniem fachowca, ale nie grzeb w wysokim napięciu DC bez wiedzy.

• Co zrobić, jeśli podejrzewam problem z czynnikiem chłodniczym w module?

  Sprawdź manometry na ciśnieniu - niskie wskazuje na wyciek. Nie uzupełniaj sam, bo to wymaga próżni i odzysku starego czynnika, co jest robotą serwisową. Typowy symptom: pompa nie grzeje, błąd niskiego ciśnienia. Zaniedbany moduł traci czynnik przez nieszczelności w sprężarce czy zaworach, więc lepiej od razu dzwoń po serwis z certyfikatem F-gaz.

• Jak zapobiegać awariom modułu pompy ciepła?

  Nie wierz w bajki o bezobsługowości - rób coroczne przeglądy: czyść filtry, sprawdzaj ciśnienia i poziom czynnika. Montaż? Chronić moduł przed brudem, mrozem i przeciążeniami. W domach prywatnych i firmach to samo: unikaj hybrydowych setupów bez ekspertyzy. Tak przedłużysz życie pompy nawet o dekady, zamiast płacić za nowe moduły.
